Integrität und Sicherheit

Echt­zeit­erkennung von Beschä­digungen an Leitungen durch Bagger

Dem Schutz von Rohr­leitungen vor Beschä­digungen (z. B. durch Bau­tätigkeiten) kommt ein hoher Stellen­wert zu. Hierzu werden die Leitungen regelmäßig begangen, befahren und beflogen. Die Praxis zeigt jedoch, dass mit diesen Verfahren keine permanente Über­wachung zu erreichen ist. Um diese Lücke zu schließen wurden bereits vor einigen Jahren verschiedene Methoden von Online-Detektions­verfahren im Rahmen eines DVGW-Projektes untersucht. Das hier vorgestellte Produkt PipeMon+® schließt diese Lücke.

Interesse? Gerne stehen wir Ihnen für ein Erstgespräch zur Verfügung. Jetzt registrieren.

Konzept

  • OGE hat auf Basis des kathodischen Korrosionsschutzes (KKS) eine Methodik zur Leitungsüberwachung entwickelt
  • Bei Verletzung der Rohrumhüllung einer kathodisch geschützten Rohrleitung durch ein Baugerät (Bagger, Bohrer, Bodenfräse, ...) verändert sich die Schutzstromverteilung auf der Rohrleitung
  • Mittels entsprechender Sensoren und spezieller Analyseverfahren können diese Ereignisse in Echtzeit erkannt werden

Vorgehens­weise

  • Ca. alle 20 Leitungskilometer werden Sensoren installiert (netzunabhängige Energieversorgung über Solarschilderpfähle möglich)
  • Sensoren messen fortlaufend (10 x pro Sekunde) Strom und Potential
  • Im Falle eines Baggerkontaktes mit der Leitung erfolgt eine Alarmierung des Betriebspersonals
  • Ein Mitarbeiter des Leitungsbetriebs kann beauftragt werden, den gemeldeten Baggerkontakt vor Ort zu überprüfen

Anwendungs­bereiche

  • Temporär bei Baumaßnahmen sowie beim Neubau von Loopleitungen
  • Dauerhaft für ausgewählte Leitungsnetze (z. B. Gebiete mit besonders hohen Schutzanforderungen)

Vorteile

  • Schutz von Mensch und Umwelt
  • Sicherung des Anlagengutes und der Versorgung
  • Schadensersatz durch Verursacher
  • Geringe Investitionskosten durch Nutzung bestehender Infrastruktur
  • Ermittlung zusätzlicher Informationen über den Zustand und die Wirksamkeit des kathodischen Korrosionsschutzes (KKS) der überwachten Leitung
  • Streckung von KKS-Überwachungszyklen

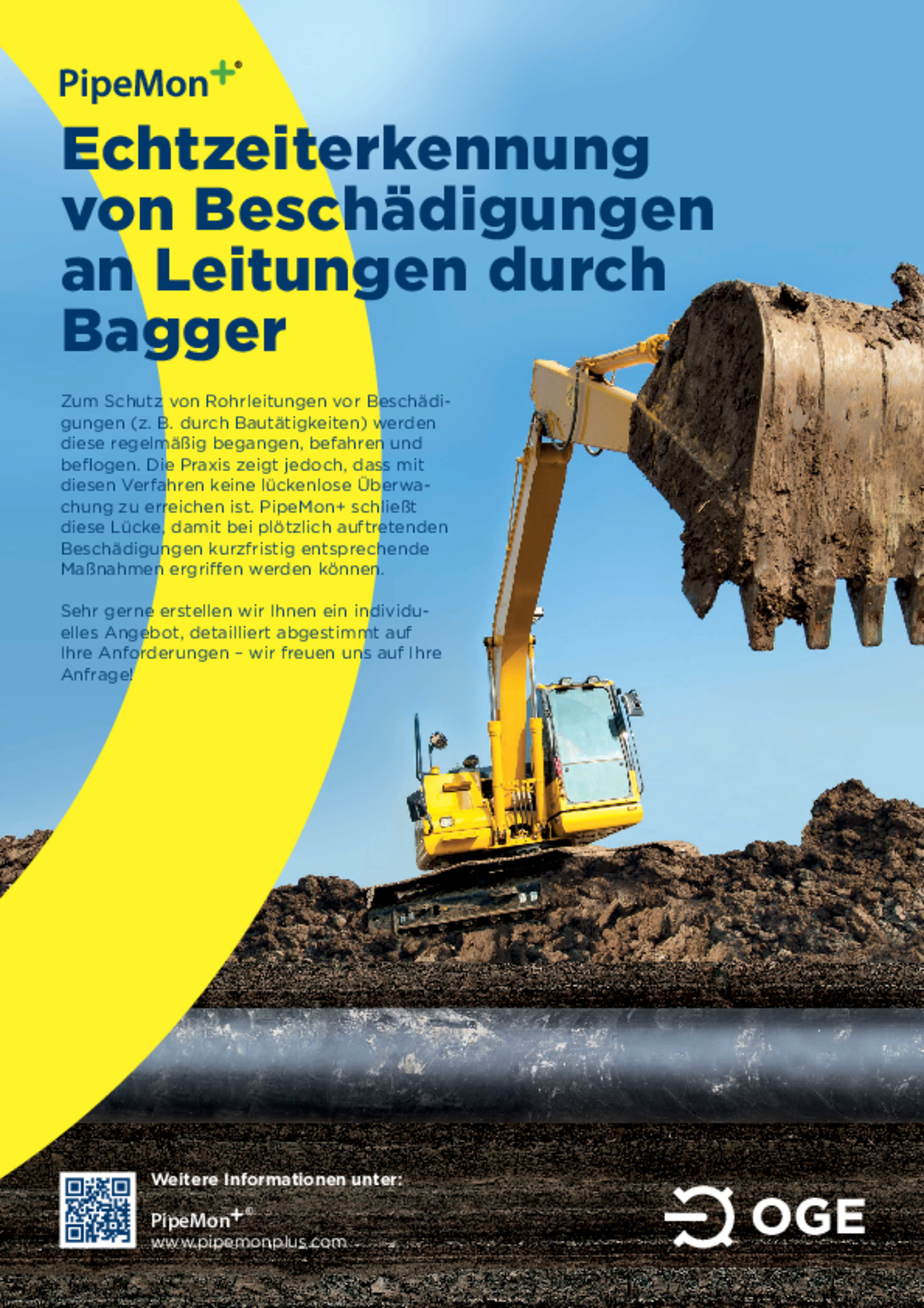

Broschüre / pdf / 3.84 MB

PipeMon+

Echtzeiterkennung von Beschädigungen an Leitungen durch Bagger, Datenblatt, Stand Februar 2020
